YPG系列压力式喷雾(冷却)干燥机
产品描述:压力式喷雾干燥造粒机是采用压力式雾化器借助隔膜泵的压力将溶液或浆状的物料雾化成细微液滴,使表面积显著增大,经与热风进行充分热交换得以快速干燥(十几秒至几十秒),从而得到粉体或细小颗粒产品的设备。
咨询热线:13775175688
产品特点
图片集锦

●  供料及雾化系统

由供料泵、稳压器、高压管路阀组、喷枪喷嘴装置组成。

我公司会提供多规格可选择的喷孔片、漩涡嵌体在本机调试,满足客户产品物料颗粒度要求。全套喷枪喷嘴,可使不锈钢干燥室喷嘴的准确定位,喷枪喷嘴从干燥室上部朝下,在合适的位置,由固定装置连接环可快速和方便拆卸检查喷嘴;

●  热风系统

由初中高三效空气过滤器、送风机、蒸汽换热器、热风管道等组成。

蒸汽换热器采用新型翅片换热管,基管Ф18×2不锈钢管,不锈钢翅片密薄绕制,外框不锈钢材质。特定的翅片结构使空气经过换热器时出现对流扰动,从而提高换热效率。

●  干燥系统

由热风分配器、干燥主塔、观察人孔、塔内照明装置、气动敲击锤等组成。

热风分配器位于干燥塔顶部,采用DCK形热风分配器,它的特点是热风靠特定分布结构均匀进入干燥塔内,防止出现扰流和乱流,同高压雾化的液滴成均匀充分接触,不容易产生接触死角,提高物料干燥环境一致性,材质采用304不锈钢/δ=2。

●  产品收集系统

由二级旋风分离器、旋转出料器、引风机、连接管道等组成。

产品收集系统是用于干燥塔内的气体抽出,将产品回收并将尾气排放到大气中,它能将尾气中的细粉达到分离效果,使排气洁净,并确保特定限度地回收到成品。

由于产品特定性不能用布袋除尘器收集粉料,故使用二级旋风分离器提高粉尘收集率。

●  气流冷却系统

由空气除湿机、风送管道、二级旋风分离器、收料器、气泵等组成。

干燥后的固体粉料,由于其自身温度较高,不能直接进行包装,应当对其进行冷却。该系统是为了能使产品风送冷却后直接进入料仓连续包装而配置的。

●  控制系统

控制系统PLC控制。

包含主要控制点检测、显示、报警等。


工作原理

干燥介质空气经过加热后,在送风机作用下,通过干燥塔顶部的热风分配器进入塔内;需干燥的物料由高压泵送入喷枪,在高压作用下形成细小的雾滴。在干燥室内热风与雾滴群接触水分蒸发干燥成干粉,干粉由主塔底部和旋风分离器收集。

含有湿汽的尾气由引风机排入大气,并由湿法除尘器进行尾气除尘。

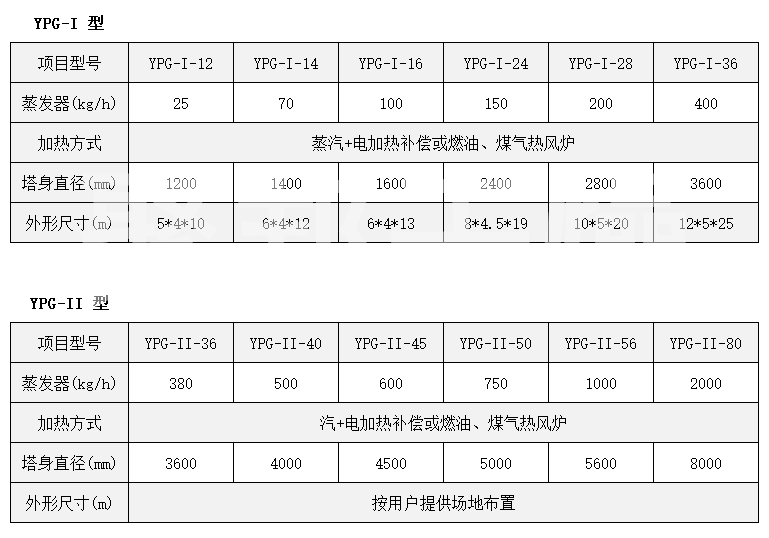

产品参数

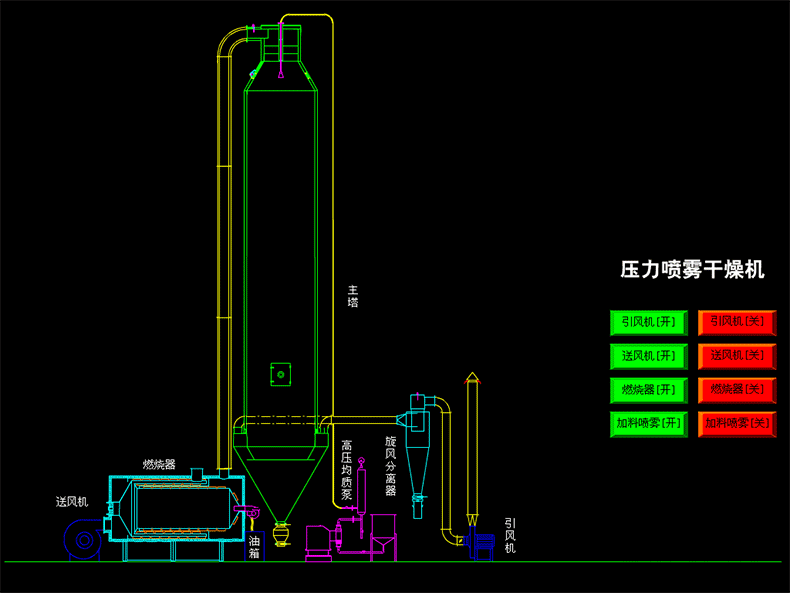

产品动画
